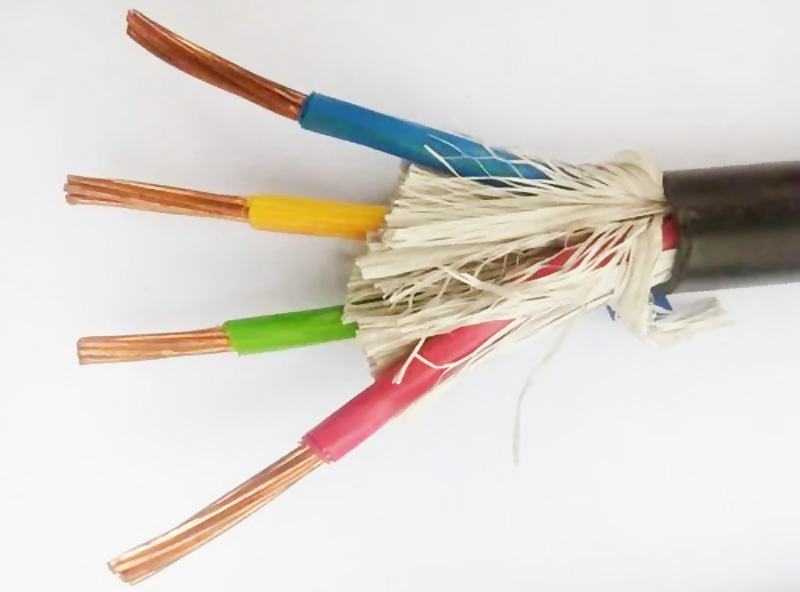

電纜是確保電力體系正常運轉的根底構件，與供電的安全功能嚴密相關，是電力體系的重要組成部分，所以選型對體系的穩定性和發電功率尤為重要。

電纜截面的挑選應滿意答應溫升、電壓丟失、機械強度等要求，直流體系電纜按電纜長時間答應載流量挑選，并按電纜答應壓降校驗，核算公式如下。

按電纜長時間答應載流量：Ipc>=Ical；按回路答應電壓降：Scac=P˙2LIca/△Up式中：Ipc----電纜答應載流量，A；Ica----核算電流，A；Ical----回路長時間作業核算電流，A；Scac----電纜核算截面，mm2；P----電阻系數，銅導體P=0.0184Ω˙mm2/m，鋁導體P=0.0315Ω˙mm2/m；L----電纜長度，m；△Up----回路答應電壓降，V。有一個0.5MW的光伏發電體系，其選用的組件標稱電流為8A，額外作業電壓Uo為30V，匯流箱標準為12進1出，500KWp三相逆變器標稱電壓為270V，變壓器的標準為500KVA，升壓至10KV電網。

這個光伏發電體系電纜選型標準。組串到匯流箱電纜：PV1-F 1*4mm²。匯流箱到直流柜電纜為：ZRC-YJV22 2*50mm²。I直=P總/U匯=0.5MW/（30*12）V=833A<2*540=1080A直流柜到逆變器電纜為：ZRC-YJV22 4*300mm或6*185mm²。I低=P逆/（1.732*U逆）=500KWp/(1.732*270V)=1068A<1080A逆變器到變壓器電纜為：ZRC-YJV22 6*300mm²或9*185mm²I高=P變/U高=500KVA/1.732*10KV=29A變壓器高壓側電纜為: ZRC-YJV22 3*25mm²。

留意：電纜的載流量受敷設方法及周圍環境影響較大，電纜的電壓降受電纜長度的影響較大，所以載流量能夠認為是電纜長時間運轉絕不或許超越的值，最好按電纜載流量的70%~80%來挑選電纜才干有用的確保線路的溫升及電壓降。
